圓形振動篩介紹

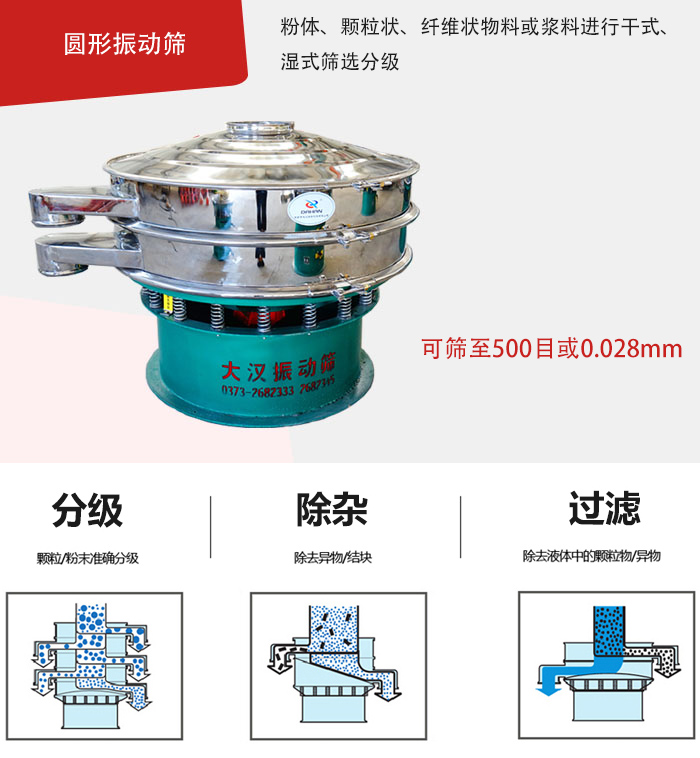

圓形振動篩是按照外形來命名的，也叫圓形旋振篩，用于篩選粉末狀或者細小顆粒的物料，也可以用于清除各類漿液中的非溶性固體或不合格雜質。

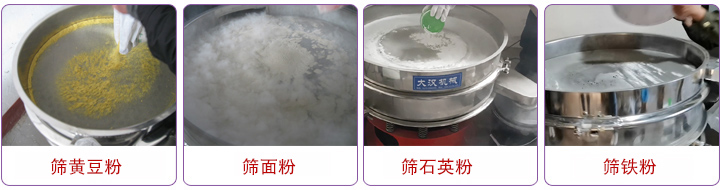

篩分面粉

篩分甘草片顆粒

過濾液體

該設備可根據客戶不同需求1-5層同時使用，從篩面直徑400-2000mm、1-5層、304不銹及碳鋼材質等各種型號齊全，可滿足各種粉末、顆粒篩分需要求及液體過濾需求，也可設計為閘門式旋振篩、加緣式旋振篩等機型。

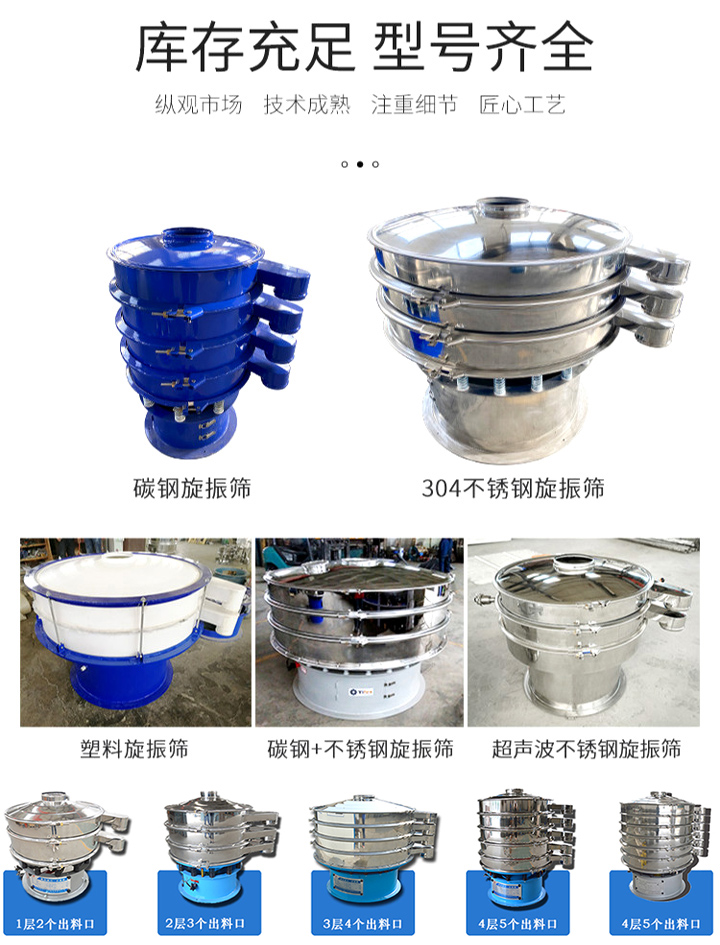

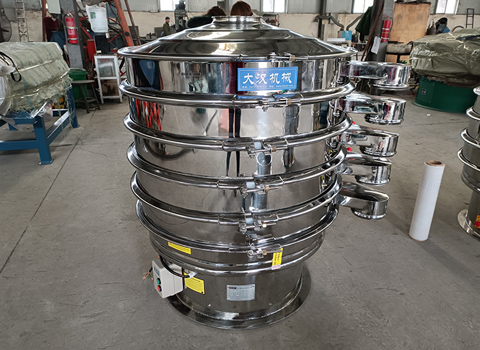

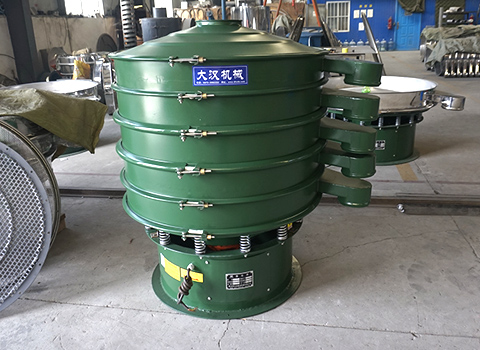

圓形振動篩圖片

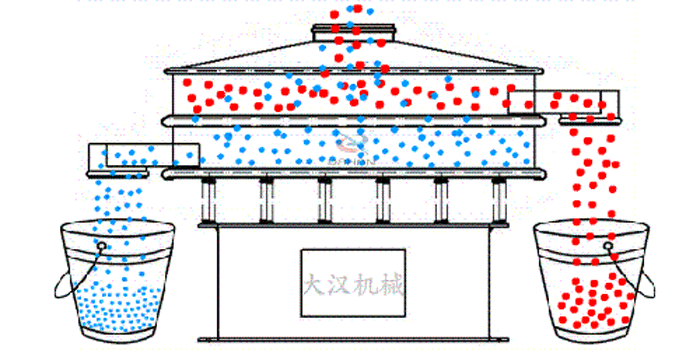

圓形振動篩工作原理

圓形振動篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，實現篩選除雜或過濾分級的目的。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

圓形振動篩參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

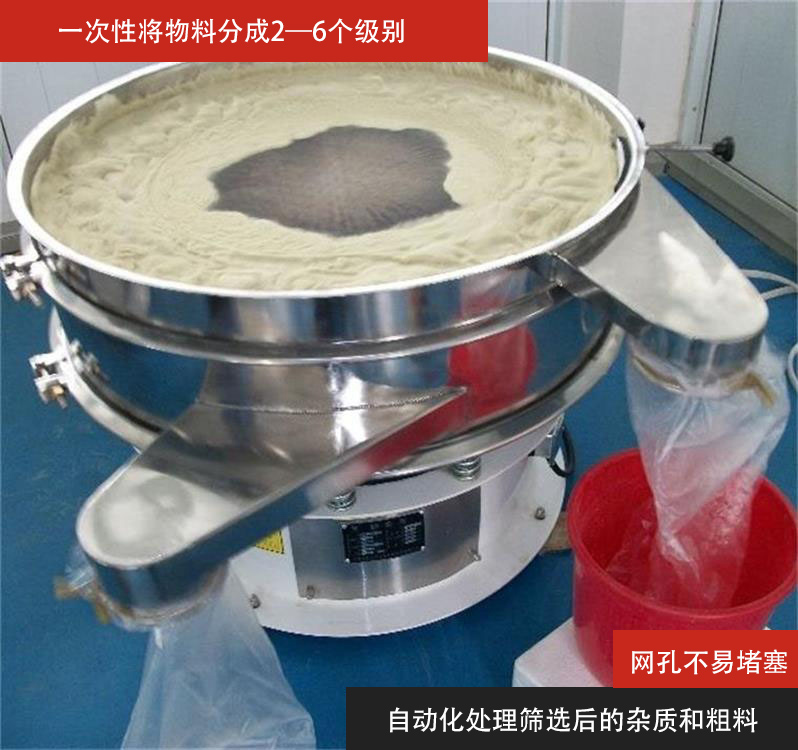

圓形振動篩特點

1.全封閉結構，無粉漿溢出，環保性好

2.篩分精度高,可高篩分0.028mm精細粉末、顆粒物料,漿液類可過濾5微米以上;

3.圓形振動篩可單層或多層組合安裝使用，一次性將物料分成2—6個級別。

4.與物料接觸部位皆采用不銹鋼304材質，清潔衛生，符合食品要求。

5.配備自動清潔裝置（彈跳球裝置），可有效地消除網孔堵塞，提高篩分效率。

6.配合自動給料系統可實現連續生產,雜質、粗料自動排出

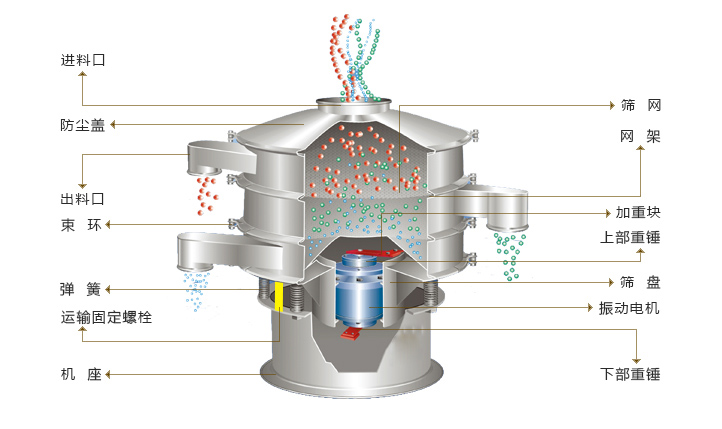

圓形振動篩結構圖

圓形振動篩整體結構流程圖進料口、上蓋、小束環、上框、出料口、子母網、網架、橡膠球、隔離圈、托球盤、橡膠皮、束環、中框、下椎體、底框、出料口、橡膠皮、大束環、大盤、振子筒、電機、上彈簧座、彈簧、下彈簧座、底筒、檢修門、地腳墊。

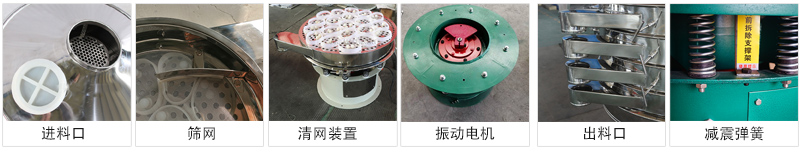

圓形振動篩細節展示

進料口：緩沖板設計使物料均勻流入篩面，通過觀察口檢查材料。

篩網：常用材質為304不銹鋼編織網，目數可達500目。

清網裝置：常用橡膠/硅膠材質制作的彈跳球，初始回彈能力達70%，可防止篩網堵塞，也可根據物料性質選擇超聲波和轉筒刷清網裝置。

振動電機：立式振動電機，電機功率可從0.18KW~4.0KW之間隨意選擇，（設備直徑越大所使用電機功率就會越大）。對于一些特殊行業可以配備防爆型振動電機。

出料口：出料口尺寸可根據需要設計，根據需要調整通過閥門的排放速度。

減震彈簧：常用鋼制彈簧，緩沖機器振動，減少噪音，彈簧外部噴涂，質保一年。

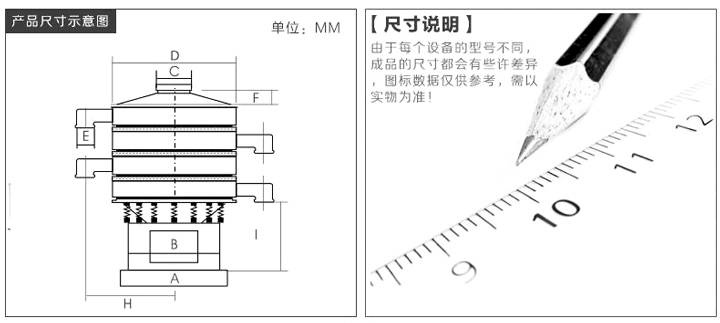

圓形振動篩外形尺寸

型 號	A	B	C	D	E	F	H	I	單層高度	雙層高度	三層高度
DH-400	330	305	240	400	80	70	320	390	635	770	870
DH-600	530	430	240	600	100	70	430	419	780	897	1013
DH-800	680	580	240	800	125	90	540	435	850	1003	1152
DH-1000	800	700	240	970	150	100	643	445	866	1015	1165
DH-1200	985	855	400	1170	180	120	750	555	1035	1204	1373
DH-1500	1190	1050	400	1470	200	120	930	556	1072	1249	1425
DH-1800	1540	1440	400	1770	200	120	1025	680	1225	1394	1562
DH-2000	1800	1720	400	1960	200	170	1260	680	1250	1420	1586

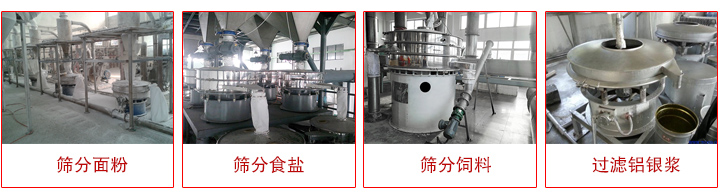

圓形振動篩客戶案例

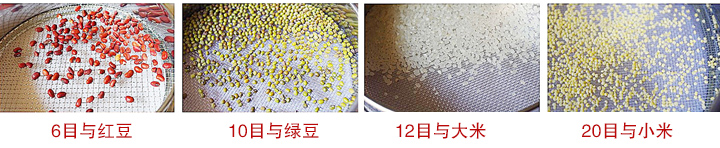

五谷顆粒類：

燕麥仁14目 決明子16目 玉米碎16目 大米12-14目 黑豆 5目 紅豆5目 黃豆6目 薏米8目 綠豆10目 蕎麥12目 黑米14目 糙米14目 芝麻24目 小米24目。

粉末類：

中藥粉一般60目，粗一點40月，口服60-80目 細中藥面膜100-120目 炸雞裹粉10-30目 玉米粉30目 杏仁粉30-40目 面粉50-60目 腸粉60目 五谷雜糧30-40目 三七粉80-100目 珍珠粉120-150目 松花粉80-120目 咖啡粉100-120目。

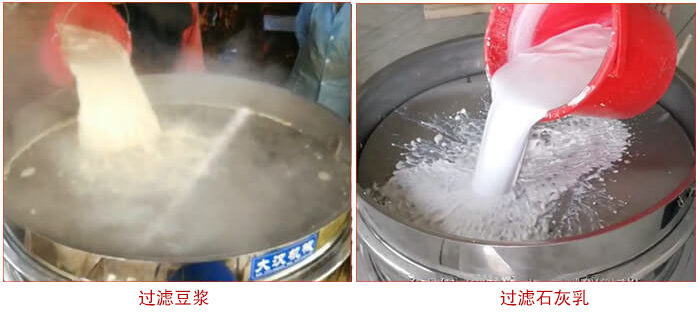

液體類：

過濾豆?jié){、蜂蜜60-120目 過濾藥渣、湯渣、茶葉水80-150目

其他類：

花椒6目 蟲糞篩30目 貓砂30-40目 蝴蝶面50目 辣椒籽8-10目 沙畫80-120目 食用油、機械油渣150-200目 黃粉蟲產卵篩12目。

圓形振動篩選型

1，確定物料性質與需求

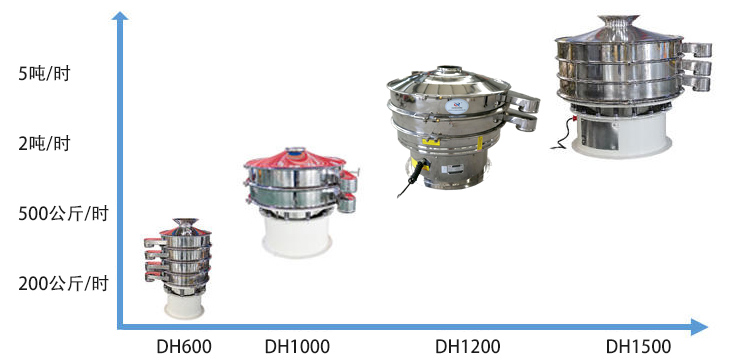

確定物料性質與需求：根據自身產量來選擇合適自己的機型。

除了上面需要了解配件組成之外，我們還需要確定自己的要求以及物料特性，例如：有一些物料具有粘性、強吸附性、易團聚等特殊物料就不能選用圓形振動篩；而要求指的是產量，根據自身產量來選擇適合自己的機型；

2，材質選擇

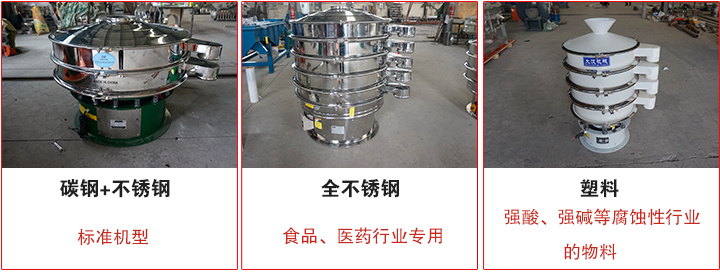

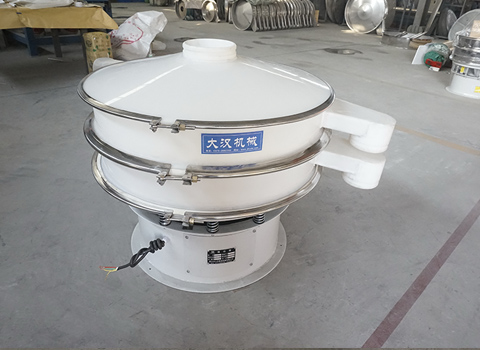

圓形振動篩選材：全不銹鋼和局部不銹鋼、塑料等三種材質。

即整機選用不銹鋼材材質制成；另與物料接觸部位選用不銹鋼材質、耐強酸、強堿腐蝕的塑料材質。

3，配件組成

我們在選購圓形振動篩時，首先要了解是由哪些配件組成，可以進行更好的了解，以及購買后可以更好的掌握。是由篩箱、篩網、振動器、減震彈簧以及彈跳球清網裝置等組成。

4，價格

前面三點我們了解之后，接下來就是價格方面的了解了；因為價格也是影響我們選購因素之一。而影響價格不同原因也有很多，我們在之前也有介紹，例如選材、型號、定制和廠家地域上不同，都是影響價格不同因素所在。

使用維護

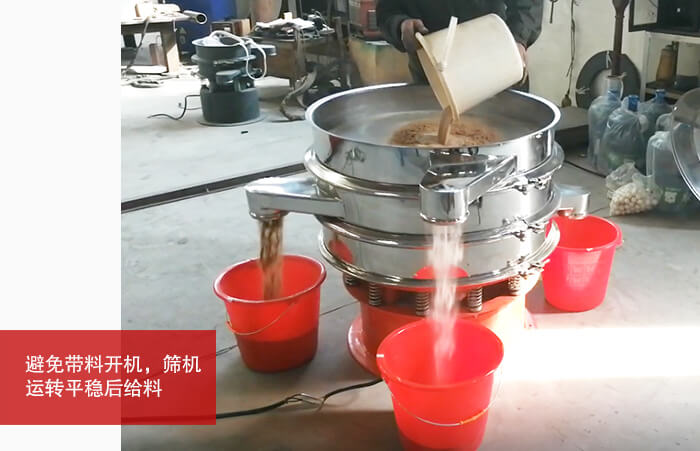

1、圓形振動篩應在篩面沒有物料情況下啟動，避免帶料開機，篩機運轉平穩之后進行給料；

2、停機前停止給料，等待篩面物料排出后再停機；

3、工作中時常觀察圓形振動篩的篩機運轉情況，如發現異?；蛘弋愴憰r，及時停機檢查，找出原因，排除故障后在進行篩分工作；

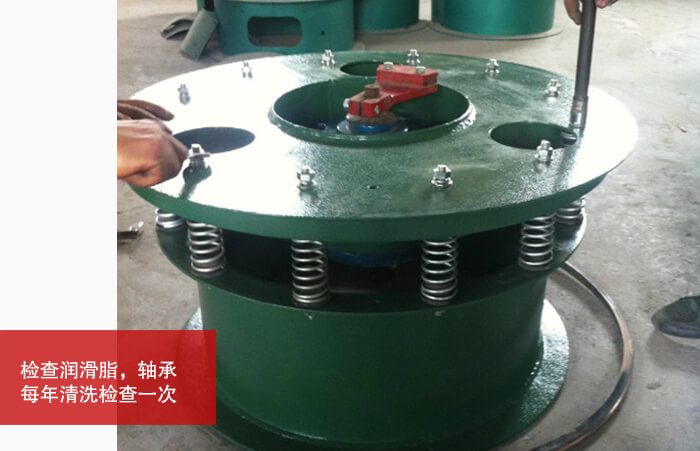

4、大漢機械溫馨提醒：振動器在使用半年后，檢查潤滑脂的情況，如發現變干或者有硬塊時，及時清洗更換新的潤滑油，軸承每年清洗檢查一次即可。

圓形振動篩怎么調振動的強弱

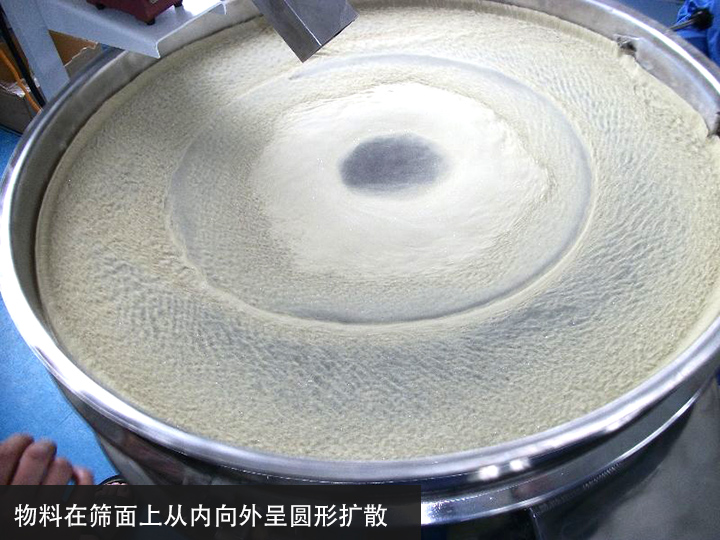

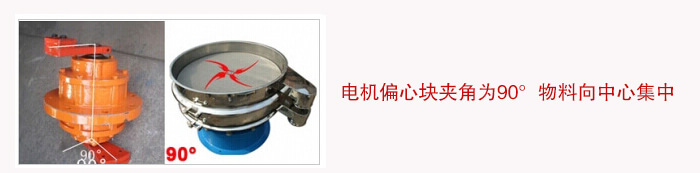

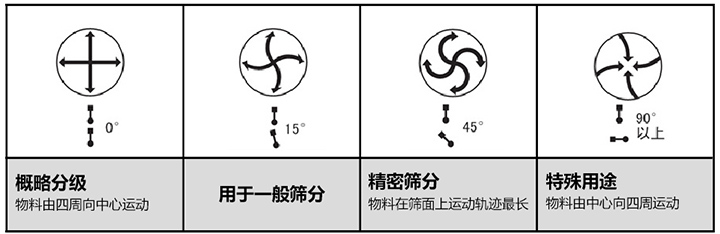

具體圓形振動篩電機偏心塊的夾角和物料的運動軌跡如下圖所示：

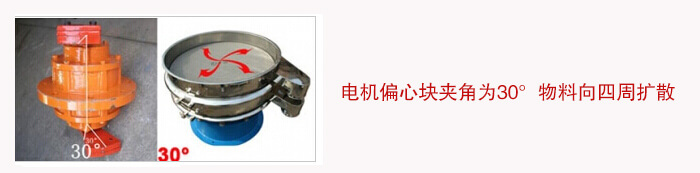

1，首先要明確當前振動篩選機的電機角度，這個根據機械上所安裝減震彈簧的數量來判斷的，比如圓形振動篩上安裝有12根彈簧，那么兩個彈簧之間就是30度，將上下偏心塊的中心各對準彈簧的中心時，電機角度就為30度，以此類推。

2，當你想讓篩面上的物料迅速向四周擴散或是加快擴散時，需要把圓形振動篩的電機夾角調小，比如調到30度，或是20度，或是更小，角度越小物料向四周擴散的越快，反之就會越慢，當角度達到90度時，物料就會向篩面中心集中。

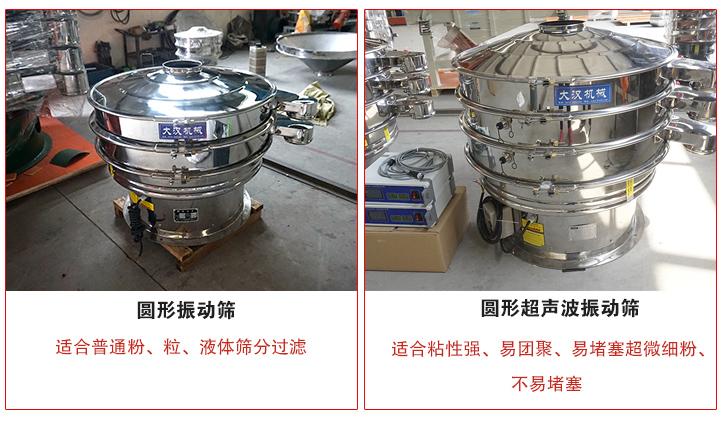

其他類型的圓形振動篩
